大规格纯钛铸锭脱氧现象及对策?

  利用真空自耗电弧炉进行了大规格纯钛铸锭的工业生产， 研究并分析 Ф1040 mm 大规格高氧含量纯钛铸锭的底部脱氧现象和氧元素均匀性的问题。纯钛铸锭底部脱氧的原因是海绵钛中的 Mg 与添加剂 TiO2 在一次铸锭熔炼时反应引起的。采用真空自耗电弧炉对梯度加氧自耗电极进行两次熔炼，结果表明: 通过梯度加氧的方式可以有效解决纯钛铸锭脱氧的问题，并显著改善纯钛铸锭氧元素成分均匀性，使生产出的 Ф1040 mm 高氧含量纯钛铸锭头部、尾部氧含量的偏差控制在0.011% 范围内。

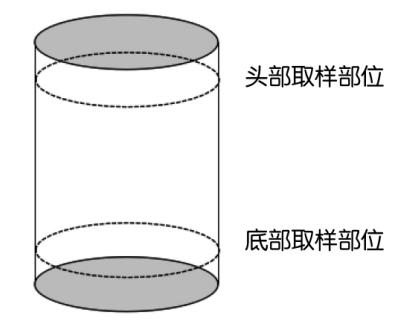

　　成品铸锭取样部位示意图

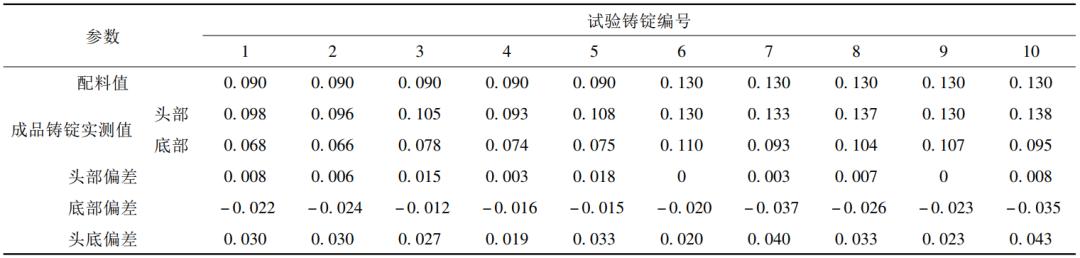

　　第一组均匀加氧铸锭氧含量 %

　　第二组铸锭氧含量 %

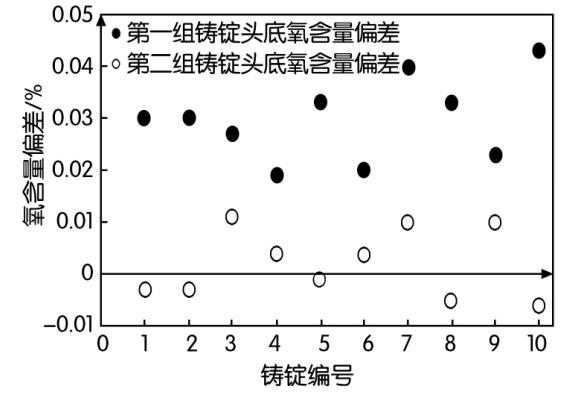

　　两组铸锭头底氧含量偏差对比
